안녕하세요. 한국직업능력교육원입니다.기계 분야에 관심이 있어서 찾아보면 다양한 가공 기계가 있다는 것을 금방 알 수 있을 거예요.
처음 기계를 보면 비슷해 보이지만 모양이나 작동법이 전혀 달라요.그래서 오늘은 산업현장에서 주로 사용하는 CNC와 MCT 그리고 밀링과 선반에 대해서 소개해드릴게요~
공작 기계의 종류
공작기계는 “기계를 만드는 기계”라고 합니다.다양한 제품을 만들 때 기계가 필요하잖아요. 그 기계를 만드는 것이 공작기계입니다. 즉 기계의 어머니와 같은 존재인 것입니다. 공작기계는 목공기계와 금속기계로 나눌 수 있지만 일반적으로 금속기계를 말합니다.공작 기계의 종류는 선반, 밀링, 평삭기, 연삭기 등 여러 가지가 있습니다만, 오늘은 그 중에서 선반과 밀링에 집중해 보겠습니다.
선반공구는 고정되어있으며 공작물이 회전하여 가공하는 기계旋 주로 원통형 가공시 사용 밀링공구는 회전하면서 고정된 공작물을 가공하는 기계円形원형 + 모서리제품 모든 제품가공가능
선반공구는 고정되어있으며 공작물이 회전하여 가공하는 기계旋 주로 원통형 가공시 사용 밀링공구는 회전하면서 고정된 공작물을 가공하는 기계円形원형 + 모서리제품 모든 제품가공가능
범용 vs CNC
선반과 밀링은 종류나 필요에 따라 여러 가지가 있습니다만, 산업 현장에서는 크게 범용과 CNC로 나뉩니다.범용과 CNC는 가공을 수동으로 하느냐 자동으로 하느냐의 차이입니다.

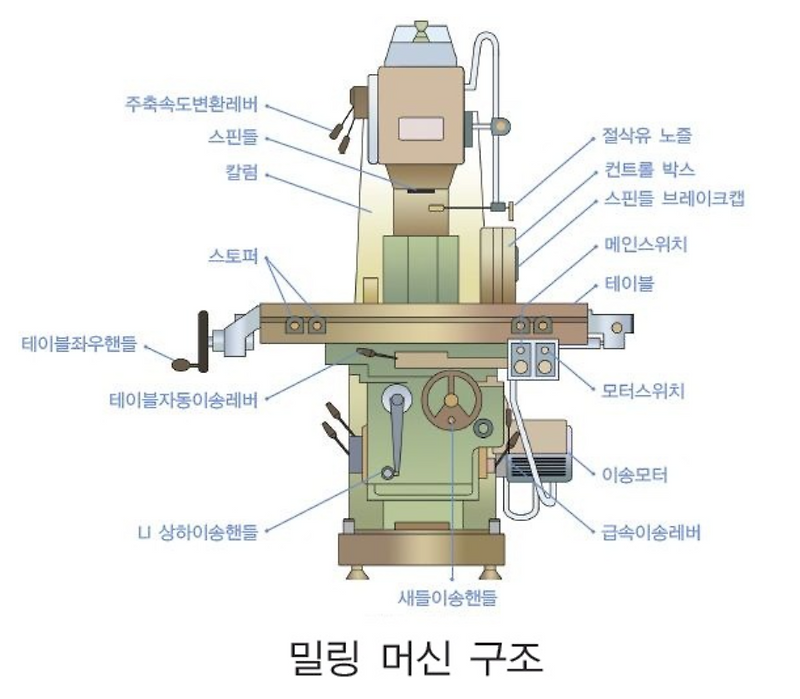

(왼쪽) 범용선반 / (오른쪽) 범용밀링 우선 범용은 손으로 핸들을 움직여 직접 제품을 가공하는 것을 말합니다.그래서 범용 선반은 공작물을 척에 고정하고 회전시켜 가공하는데 이때 손으로 직접 조작합니다. 주로 원통형 가공에 쓰인다.범용 밀링은 회전하는 공구에 공작물(재료)을 이동시켜 가공하는 것으로 범용 선반처럼 손으로 직접 조작합니다.(왼쪽) CNC선반 가공 모습, (오른쪽) CNC선반 프로그래밍, 반면 CNC는 풀면 Computer Numerical Control의 약자로 공작기계 안에 소형 컴퓨터가 내장된 형태입니다.설계도면을 보고 도면에 맞춰 공작물(제품)이 나오도록 컴퓨터에 DATA를 입력하면 컴퓨터가 기계에 명령을 내리고 자동으로 가공되는 형태입니다.수동으로 공작물을 가공해야 하는 범용 기계와 달리 대량 생산이 가능하여 보다 정교한 가공이 가능합니다.(범용) 밀링/선반 손으로 수동으로 제어하는 기계(CNC) 밀링/선반 컴퓨터를 이용하여 제어하는 기계 *현장에서 CNC라는 것은 CNC 선반을 의미하기도 한다.(범용) 밀링/선반 손으로 수동으로 제어하는 기계(CNC) 밀링/선반 컴퓨터를 이용하여 제어하는 기계 *현장에서 CNC라는 것은 CNC 선반을 의미하기도 한다.MCT(매시닝센터) 가공 CNC 밀링+ATC 교환장치MCT(머시닝 센터)는 CNC 밀링 기계에 공구를 자동으로 교환하는 ATC 교환 장치가 결합된 형태를 말합니다.머시닝 센터는 CNC 밀링으로 업그레이드된 버전이라고 할 수 있습니다.구멍뚫기, 나사내기 면깎이 등 다양한 공구를 ATC에 미리 세팅해 놓고 프로그래밍을 입력하면 기계가 스스로 여러 공구를 바꾸면서 형상을 만들 수 있어 만능공작기계라고도 불립니다. 기계 가공을 다 배워야 하나?자동차, 항공, 조선 등 다양한 분야에서 사용되는 만큼 공작기계의 다기능화와 시스템화 수요가 증가하면서 선반, 밀링 등 다양한 공작기계를 다룰 수 있어 컴퓨터 프로그램 작성이 가능한 실무자에 대한 수요가 늘고 있습니다.또 기계자격시험만으로도 실기시험 시 MCT나 CNC선반 하나만 다루는 것이 아니라 범용과 CNC를 함께 보기 때문에 다양한 기계를 알고 다루면 다를수록 좋습니다.그리고 기계 가공은 도면을 보고 제품을 만드는 것이므로 도면에 대한 이해를 높이는 것도 중요합니다.그래서 기계 분야 취업을 위해 어떻게 준비할지 고민이시라면 설계에 대한 이해 및 가공까지 함께 배울 수 있는 교육을 통해 체계적으로 준비해 보시기 바랍니다.특히 기계 분야는 정부가 핵심 산업으로 보고 있기 때문에 교육비 전액을 지원할 정도로 전폭적인 지원을 하고 있습니다.직업훈련 포털사이트(hrd.go.kr)에 접속하여 배우고 싶은 교육을 입력하고 검색을 클릭하면 아래와 같이 검색됩니다.과정명, 교육기간, 교육시간, 취업률, 전액 지원인지 쉽게 볼 수 있습니다.국민내일배움카드 사용처인 우수훈련기관인 한국직업능력교육원에서 현재 모집 중인 기계과정을 한눈에 표에 정리해 놓았습니다. 커리큘럼은 상세 내용을 보시면 확인하실 수 있습니다.국비지원 기계가공(CNC선반, MCT) 및 기계설계 교육일정과정 개강일 상세표시(기계설계+가공) 솔리드웍스 기계설계 및 제작(2DCAD, 솔리드웍스, MCT, CNC선반, 마스터캠) 03.22 개강 보러가기 > MasterCAM (2D) 활용실무 04.08 개강 보러가기 > 3D 형상모델링 (Solid Works) 04.08 개강 보러가기 > CNC선반 프로그래밍 & CNC선반 조작실무 04.08 개강 보러가기 > 머시닝센터 프로그래밍 & MCT 04.08 개강 보러가기국비지원 기계가공(CNC선반, MCT) 및 기계설계 교육일정과정 개강일 상세표시(기계설계+가공) 솔리드웍스 기계설계 및 제작(2DCAD, 솔리드웍스, MCT, CNC선반, 마스터캠) 03.22 개강 보러가기 > MasterCAM (2D) 활용실무 04.08 개강 보러가기 > 3D 형상모델링 (Solid Works) 04.08 개강 보러가기 > CNC선반 프로그래밍 & CNC선반 조작실무 04.08 개강 보러가기 > 머시닝센터 프로그래밍 & MCT 04.08 개강 보러가기국비지원 기계가공(CNC선반, MCT) 및 기계설계 교육일정과정 개강일 상세표시(기계설계+가공) 솔리드웍스 기계설계 및 제작(2DCAD, 솔리드웍스, MCT, CNC선반, 마스터캠) 03.22 개강 보러가기 > MasterCAM (2D) 활용실무 04.08 개강 보러가기 > 3D 형상모델링 (Solid Works) 04.08 개강 보러가기 > CNC선반 프로그래밍 & CNC선반 조작실무 04.08 개강 보러가기 > 머시닝센터 프로그래밍 & MCT 04.08 개강 보러가기국비지원 기계가공(CNC선반, MCT) 및 기계설계 교육일정과정 개강일 상세표시(기계설계+가공) 솔리드웍스 기계설계 및 제작(2DCAD, 솔리드웍스, MCT, CNC선반, 마스터캠) 03.22 개강 보러가기 > MasterCAM (2D) 활용실무 04.08 개강 보러가기 > 3D 형상모델링 (Solid Works) 04.08 개강 보러가기 > CNC선반 프로그래밍 & CNC선반 조작실무 04.08 개강 보러가기 > 머시닝센터 프로그래밍 & MCT 04.08 개강 보러가기
